Sústruženie je trieskové obrábanie vnútorných alebo vonkajších rotujúcich plôch, zvyčajne jednobřitým nástrojom (sústružníckym nožom), pri ktorom obrobok vykonáva hlavný pohyb do rezu a nástroj vykonáva vedľajší pohyb. Pri sústružení sa vykonávajú len dva rezné pohyby. Hlavným rezným pohybom je otáčanie obrobku (pri použití spekaných karbidov sa používa rýchlosť približne 200 m/min). Pozdĺžny posuv vykonáva nástroj a udáva sa v milimetroch na otáčku. Výsledná trajektória je šikmá. Druhý možný posuv je priečny a výsledkom je Archimedova špirála.

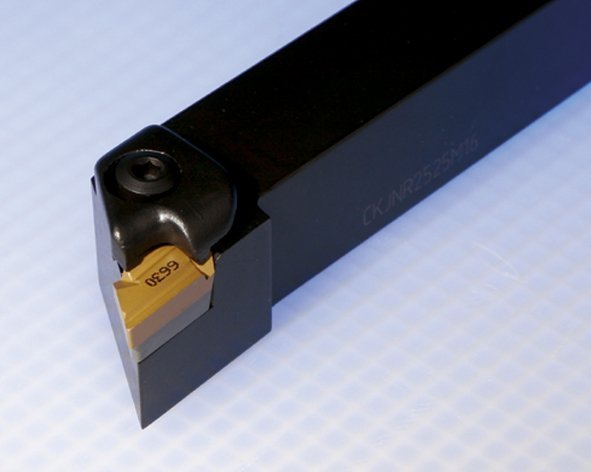

Sústruženie sa môže používať na obrábanie vonkajších a vnútorných valcových plôch, zarovnávanie čiel, zapichovanie (vnútorné alebo vonkajšie), rezanie závitov a rezanie závitov. Kuželové plochy sa obrábajú zošikmením koníka, nastavením sekundárneho suportu alebo kopírovaním z pravítka. Sústružením možno dosiahnuť presnosť IT 5, Ra=0,2. Sústružnícke nože majú širokú škálu tvarov alebo profilov a podľa usporiadania nožov sa delia na tangenciálne a kotúčové.

Obrobok musí byť upnutý vo vretene, ktoré mu poskytuje rotačný pohyb. Upína sa buď medzi zuby, kde sa rotačný pohyb prenáša na obrobok pomocou upínacej dosky a upínacieho zariadenia ("srdca"); upínanie je veľmi presné, obrobok musí byť vybavený strediacimi jamkami. Menšie obrobky sa upínajú v sústružníckej hlave (skľučovadle) alebo na upínacej doske namontovanej (priskrutkovanej) na vretene. Sklíčidlá môžu mať 2,3 alebo 4 čeľuste a automaticky zabezpečujú vystredenie obrobku. Čeľuste upínacej dosky sa pohybujú nezávisle od seba, a tak umožňujú upínanie obrobkov, ktoré nemajú valcový tvar. Upínací pohyb môže byť ručný, pneumatický alebo hydraulický. Obrobok sa môže upínať za vnútorný alebo vonkajší povrch. Dlhšie obrobky by mali byť na opačnom konci podopreté hrotom vloženým do vrcholu koníka. Na tento účel sa musí do čelnej strany obrobku vyvŕtať strediaci otvor. Tieto jamky sú normalizované a odporúčané českou štátnou normou.

Pri malých priemeroch a dlhých materiáloch, napríklad pri skrutkovaní, sa na upínanie používajú kliešte. Vreteno sústruhu je zvyčajne vŕtané a sústružnícke hlavy majú v strede otvor, aby sa dala obrábať dlhá tyč, ktorá je vedená stredom hlavy a vretena. Toto usporiadanie je typické pre sústružnícke automaty. Dlhšie alebo tenké obrobky (zhruba viac ako šesťnásobok priemeru) je potrebné podložiť lunetou, aby sa zabránilo ich kývaniu a ohýbaniu pod tlakom rezného nástroja. Luneta umožňuje napríklad aj vŕtanie obrobku, pri ktorom nie je možné obrobok podoprieť hrotom v koníku.

(zdroj WIKIPEDIA)
