Rozšírenie možností 3-osových vertikálnych centier HYUNDAI WIA

Popularita viacosového obrábania rastie prakticky v každom segmente trhu vrátane tradičného leteckého priemyslu. Používanie všeobecného 5-osového CNC stroja môže byť pre mnohých stále, vzhľadom na všeobecne vyššie náklady, nerentabilné. Taktiež použitie 5-osového stroja býva vhodnejšie pre obmedzené špeciálne aplikácie kvôli menším paletám a relatívne malým nábehom. Zaujímavé však je, že kontinuálne obrábanie "vo väzbe" sa pri bežnom obrábaní prakticky nepoužíva, resp. sa používa len v špecializovaných dielňach a niektorých nástrojárňach, vždy však s využitím systémov CAM.

Niektoré riadiace systémy CNC sú schopné podporovať kontinuálne riadenie 4. a 5. osi. Ak a kedy to váš riadiaci systém nedokáže, alebo ak nepotrebujete zvýšiť cenu stroja o ďalšiu plnú jednu alebo dve osi, PROFIKA preskúma vaše CNC riadenie a obmedzenia stroja. PROFIKA vám ponúkne iné riešenie, napríklad externý ovládač indexovacieho stola. Riadiaca jednotka indexovacieho stola sa môže použiť pre 4. os alebo 5. os, prípadne pre obe osi. Tieto polohovacie stoly komunikujú s CNC riadením pomocou M kódov. Existuje teda možnosť pridať k vašim novým alebo existujúcim CNC strojom HYUNDAI otočný stôl s vlastným programátorom.

Takto môžete využívať vysoko presné polohovanie a možnosti obrábania porovnateľné so 4-osovou alebo 5-osovou kinematikou priamo na vašom frézovacom obrábacom centre za zlomok ceny 5-osového centra. Rotačné stoly s vlastným programátorom s jednou alebo dvoma ďalšími rotačnými osami môžu byť vybavené funkciou rýchleho odpojenia. To vám umožní jednoducho odobrať zariadenie zo stola obrábacieho stroja, (použiť ho na inom stroji) a uvoľniť miesto na stole pre každodenné bežné 3-osé obrábanie.

Ďalšou možnosťou vyvinutou v spoločnosti PROFICE je vybavenie dvojpaletového stroja HYUNDAI WIA jedným alebo dvoma rotačnými stolmi vlastným programátorom (obr. 3 a 4). PROFICA vyriešila a otestovala systém vedenia káblov, ktorý umožňuje nepretržitú údržbu otočného stola (stolov) s pripojenými káblami aj pri výmene paliet.

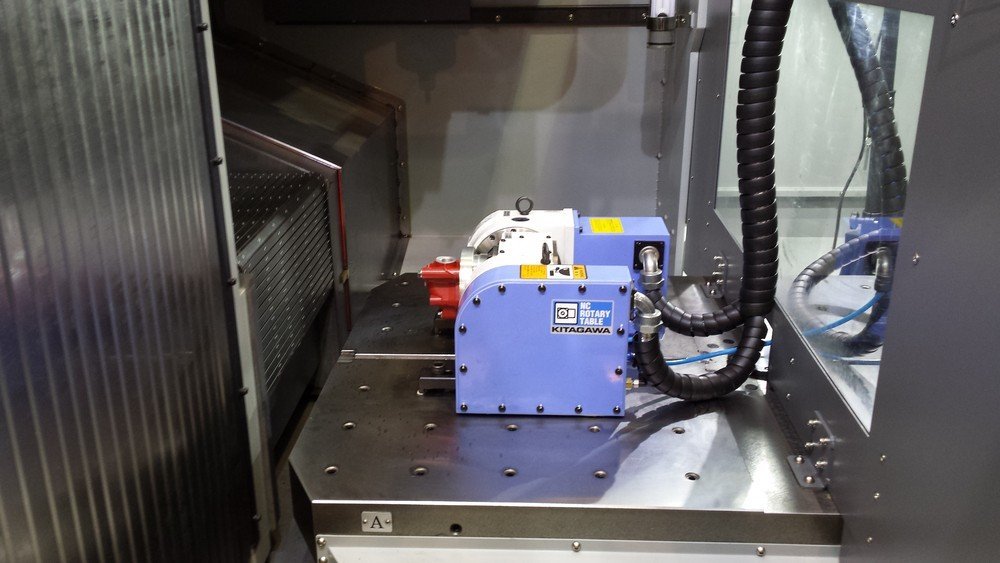

Klasické 3-osové CNC centrum vybavené otočným stolom, poskytuje "SPACE" možnosti ako 4-osové obrábacie centrum (obr. 1). Toto riešenie umožňuje vretenu obrábať obrobok z rôznych uhlov v rámci jednej upínacej operácie, čo môže nahradiť niekoľko upnutí a nastavení v porovnaní s bežným 3-osovým CNC strojom (ako je demonštrované na videu nižšie). Znížil sa počet upnutí, znížil sa počet nastavení a zvýšila sa presnosť polohovania.
