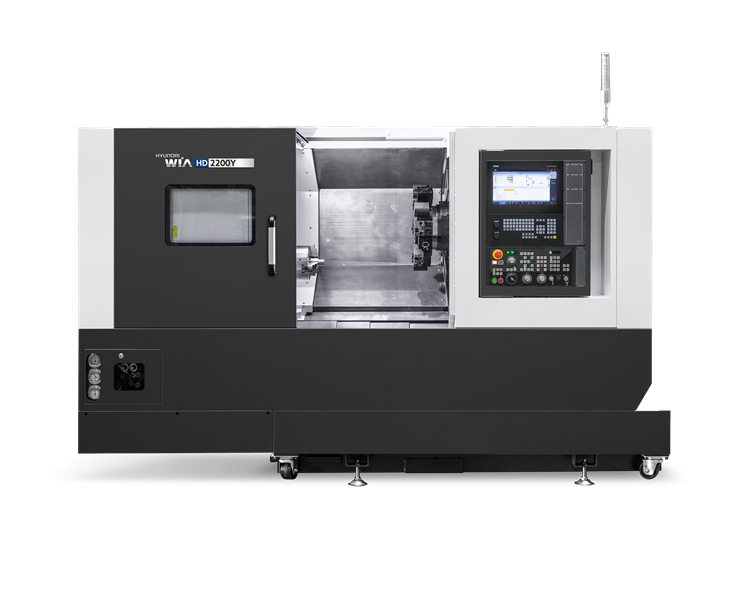

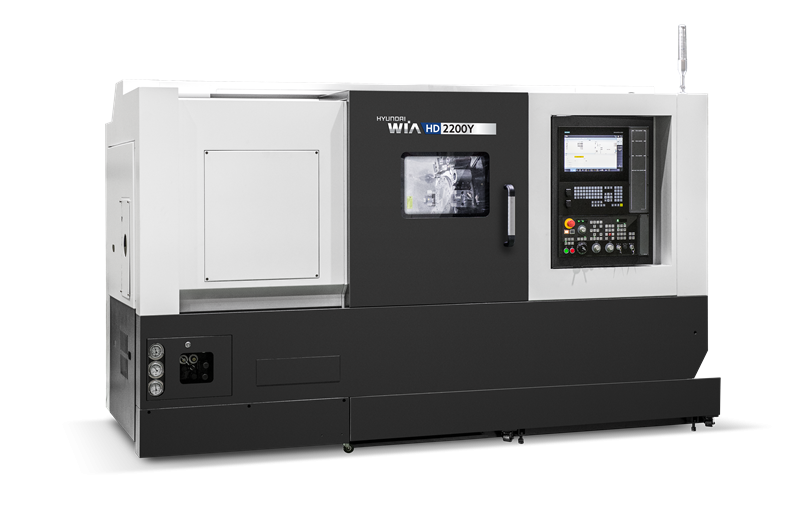

Sústružnícke centrum CNC s osou Y HD2200Y

SÚSTRUH S OSOU "Y" A SKRIŇOVÝMI VODIACIMI DRÁHAMI NA VYSOKÚ RÝCHLOSŤ ÚBERU A PRESNÉ DOKONČOVACIE OPERÁCIE

Zvětšené přesné vedení suportů pro těžké obrábění. (Box guideways)
Litinový základ se sklonem lože 30° pro vysokou tuhost, je vyroben jako jednodílný.
Zušlechtění litinového základu pro minimalizaci tepelného posunu.
Integrovaná plná synchronizace řízení hlavního/vedlejšího vřetena (typ „SY“).
Soustružnicko-frézovací více operační provoz s BMT revolverem osy X-Y s nejtužším klínovým řešením pohybu osy „Y“.
Vynikající rychloposuv 30 m/min [1181 ot./min] (osa Z).
Ergonomické zvýšení pro pohodlný přístup obsluhy ke sklíčidlu a ovládání stroje.
Vysoká hmotnost stroje s malou zástavbou, vynikajícím řemeslným provedením detailů předurčuje stroj k dlouhodobému nasazení ve všech nejnáročnějších provozech.

Popis produktu

Sústruhy CNC s osou Y radu HD sú vhodné na všetky typy obrábania v danom rozsahu veľkosti stroja.
Stroj využíva nový riadiaci systém FANUC v českom jazyku.
V rámci predpredajnej prípravy CNC stroja nahráme najnovší dostupný softvér vrátane všetkých (pre obsluhu) dôležitých chybových hlásení stroja.
Stroje radu HYUNDAI-WIA HD sú v Českej republike a v Európe obľúbené vďaka možnosti grafického programovania s využitím veľkého 15" monitora. Pre väčšiu bezpečnosť obsluhy a programátora sa používa grafická simulácia.
Najväčší revolver BMT vo veľkostnej triede strojov HD umožňuje jednoduché veľmi tesné upínanie pevných nástrojov a poháňaných držiakov nástrojov.
Robustný revolver BMT s rýchlym indexovaním, (0,2 s) dokáže upnúť 12 pevných alebo poháňaných nástrojov naraz (všetky polohy sú poháňané).
Vysoká tuhosť celkového lôžka zo žíhanej liatiny, zosilnené uchytenie vretena a strmeňa skracuje výrobné časy, eliminuje vibrácie a zvyšuje životnosť nástrojov.

Podrobná špecifikácia stojana je uvedená v tabuľke Technických parametrov.

Maximálny priemer obežnej dráhy	820 (mm)
Maximálny obrábaný priemer	300 (mm)
Maximálna obrábaná dĺžka	610 (mm)
Maximálny priemer tyče	65 (mm)
Veľkosť skľučovadla	8 (")
Indexovanie vretena (os C)	0.001 (°)
Otáčky vretena	4000 (ot/min)
Výkon vretena (maximálny/stacionárny)	18.5/15 (kW)
Krútiaci moment vretena (maximálny/stacionárny)	206,2/167,2/125,4 (N.m)
Ukončenie vretena (štandardizované)	A2-6
Odchod osi X/Y	215/110 (±55) (mm)
Začiatok v osi Z/ZB	680 (mm)
Rýchlospojky pre os Z/X	30/24 (m/min)
Počet pozícií v revolveri	12 (24) (ks)
Typ držiakov nástrojov	BMT55P
Rýchlosť indexovania revolvera (od nástroja k nástroju)	0,2 (sec)
Výkon poháňaného nástroja (maximálny/stacionárny)	5,5/3,7 (kW)
Krútiaci moment poháňaného nástroja (maximálny/ustály)	52,5/26,5 (kW)
Otáčky poháněného nástroje (plynule řízené)	6000 (ot/min)
Hmotnosť stroja	4700 (kg)
Rozmery stroja	3380x1800 (mm)

Vzhľadom na neustály vývoj sa špecifikácie stroja môžu zmeniť bez predchádzajúceho upozornenia.
